Description du produit:
Le Problème:
La Microscopie à force atomique est devenue un outil valable non seulement pour la visualisation mais également pour effectuer des mesures précises à l'échelle nanométrique et micrométrique.
Afin de profiter au maximum de leurs capacités de mesure, les systèmes AFM doivent être correctement calibrés.
La Solution:
Le HS-20MG est l’un des standards de hauteur de marche introduit par BudgetSensors pour répondre à la demande accrue de normalisation de haute qualité pour la calibration des microscopes AFM.

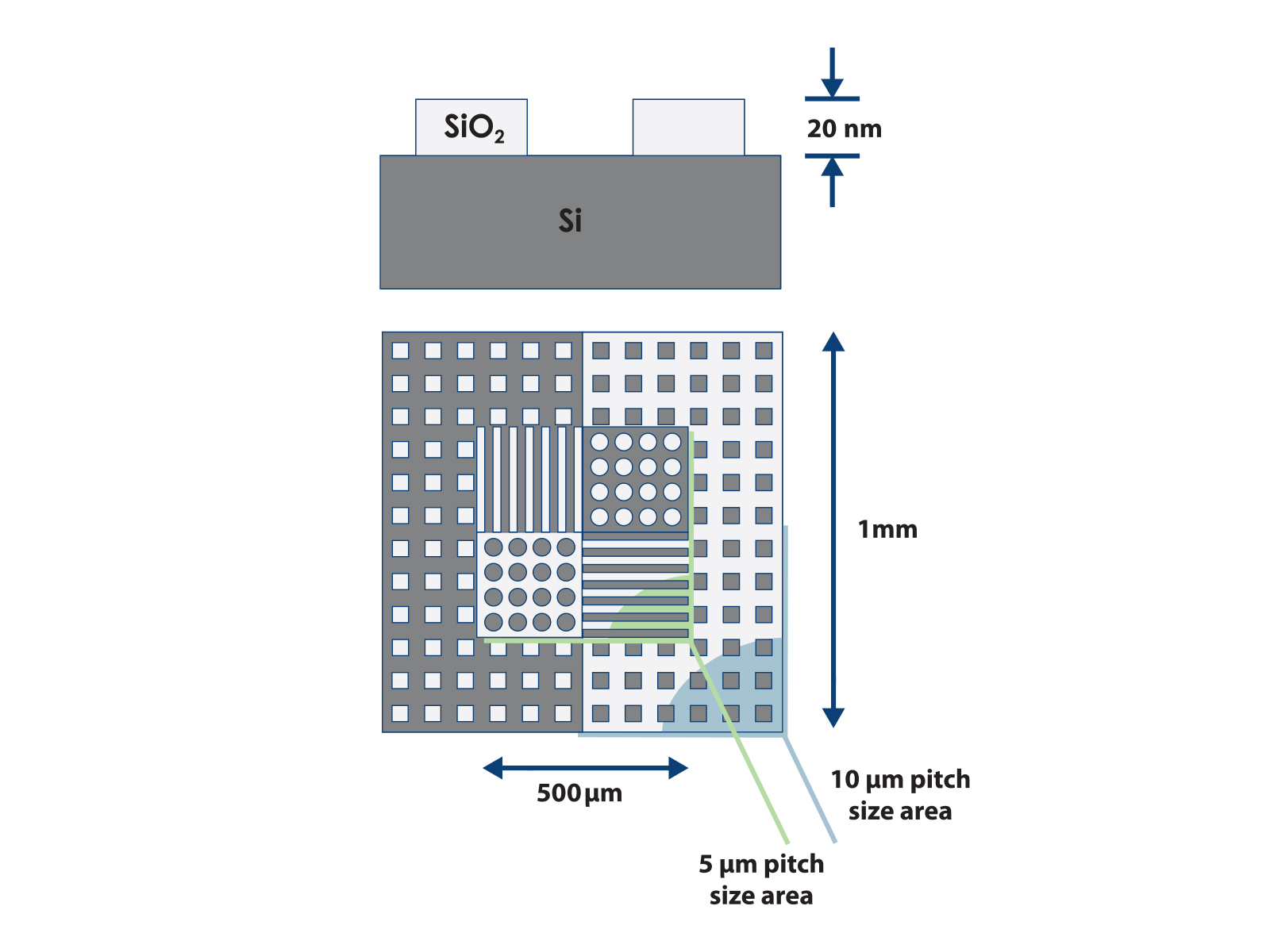

Le HS-20MG bénéficie d’une structure de matrices en dioxyde de silicium sur un substrat de silicium 5x5mm. Le procédé de fabrication garantit une excellente uniformité des structures sur le standard. Ceci permet une calibration facile et fiable en Z de votre système AFM.

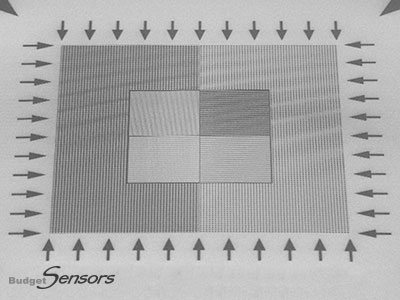

La zone de calibration est située au centre du substrat. Elle est facile à repérer avec le système optique de votre AFM. Le pas en hauteur de la structure est de l’ordre de 20nm. La valeur exacte pour chaque substrat est indiquée sur l’étiquette de la boîte.
Sur le standard sont intégrées des matrices de structure de différentes formes et pas. Le plus grand carré (1x1mm) contient des piliers et orifices carrés avec un pas de 10µm. Le plus petit carré (500x500μm) contient des piliers et orifices circulaires, ainsi que des lignes en X et Y avec un pas de 5μm.
En dehors de la calibration en Z, cette conception permet également l'étalonnage en X et Y pour les plus grands modules de balayage (de l’ordre de 40-100μm). En plus de cela, la symétrie de la structure permet de calibrer votre système AFM sans avoir besoin de tourner et de réaligner l'échantillon entre la calibration en X et Y.
Le standard HS-20MG est monté à l'aide d'une résine époxy de haute qualité électro conductrice sur un disque métallique de 12mm de diamètre et il est prêt à être utilisé en l'état.
Données techniques en bref: Taille du standard: 5x5mm
Pas en hauteur: ~20nm (la valeur exacte est indiquée sur l’étiquette de chaque boite).
Géométrie de la structure:
- des orifices et piliers carrés avec un pas de 10μm arrangés sur un carré de 1x1mm.
- des orifices et piliers circulaires, ainsi que des lignes en X et Y avec un pas de 5μm arrangés sur un carré de 500x500μm, taille de piliers ou orifices 100nm
