Description du produit:
Le problème:
La Microscopie à force atomique est devenue un outil important non seulement pour la visualisation mais également pour effectuer des mesures précises à l'échelle nanométrique et micrométrique.
Afin de profiter au maximum de leurs capacités de mesure, les systèmes AFM doivent être correctement calibrés.
La Solution:
Le HS-100MG est un des standards de hauteur proposé par BudgetSensors pour répondre à la demande accrue de normalisation de haute qualité des microscopes AFM.

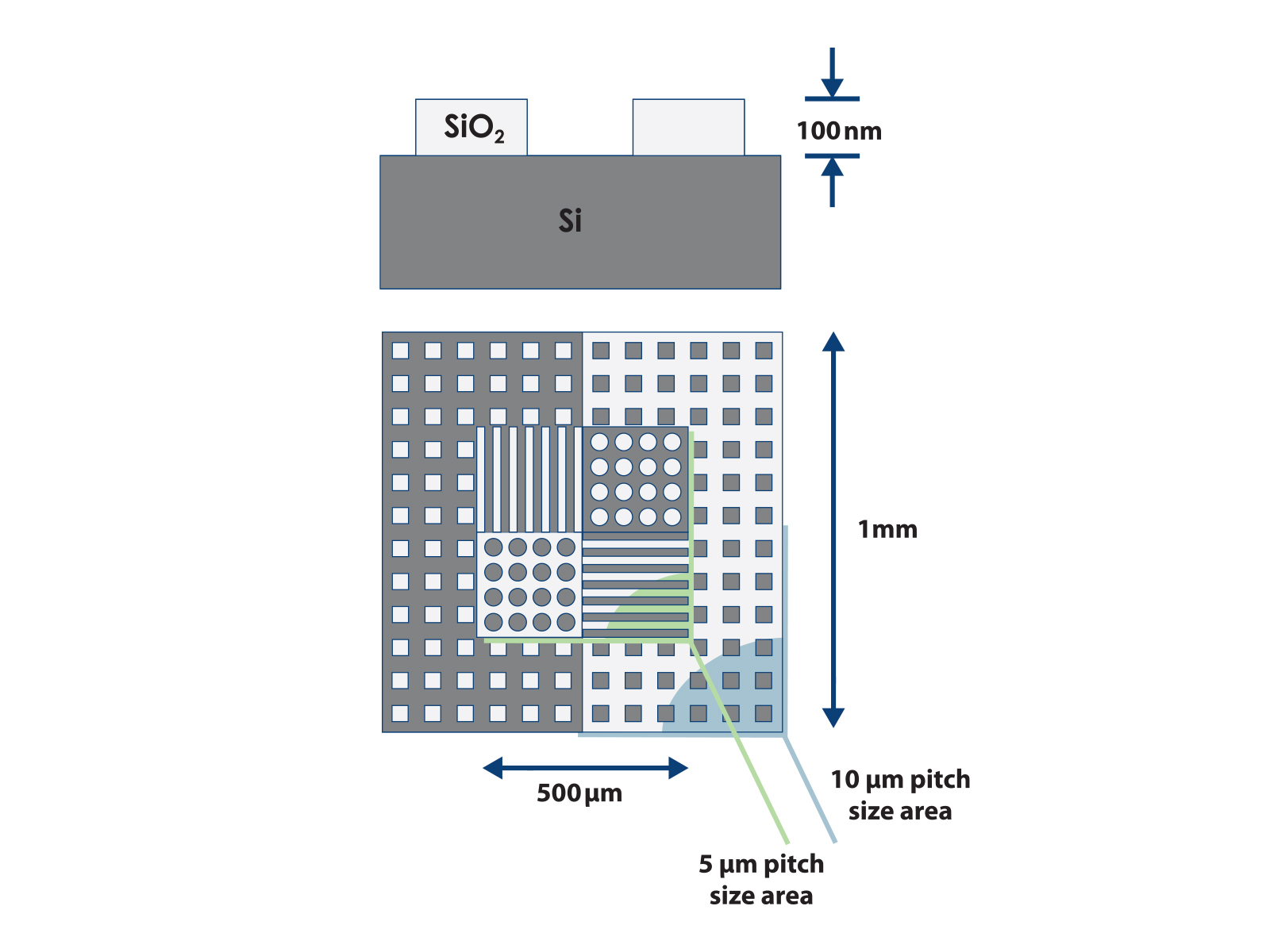

Le HS-100MG bénéficie d’une structure de matrices en dioxyde de silicium sur un substrat de silicium 5x5mm. Le procédé de fabrication garantit une excellente uniformité des structures sur le substrat. Ceci assure la calibration facile et fiable en Z de votre système AFM.
La zone de calibration est située au centre du standard. Elle est facile à repérer avec le système optique de votre AFM. Le pas en hauteur de la structure est de l’ordre de 100nm. La valeur exacte pour chaque standard est indiquée sur l’étiquette de la boîte.
Sur le substrat sont intégrées des matrices de structure de différentes formes et pas. Le plus grand carré (1x1mm) contient des piliers et orifices carrés avec un pas de 10µm. Le plus petit carré (500x500μm) contient des piliers et orifices circulaires, ainsi que des lignes en X et Y avec un pas de 5μm.
En dehors de la calibration en axe Z, cette conception permet également l'étalonnage selon les axes X et Y pour les plus grands modules de balayage (de l’ordre de 40-100μm). En plus de cela, la symétrie de la structure permet de calibrer votre système AFM sans avoir besoin de tourner et de réaligner l'échantillon entre la calibration en axe X et Y.
Le standard HS-100MG est monté à l'aide d'une résine époxy de haute qualité électro conductrice sur un disque métallique de 12mm et il est prêt à être utilisé en l'état.
Données techniques en bref:
Taille de la microplaquette: 5x5mm
Pas en hauteur:~100nm (la valeur exacte est indiquée sur l’étiquette de chaque boite).
Géométrie de la structure:
- des orifices et piliers carrés avec un pas de 10μm arrangés sur un carré de 1x1mm.
- des orifices et piliers circulaires, ainsi que des lignes en X et Y avec un pas de 5μm arrangés sur un carré de 500x500μm, taille de piliers ou orifices 100nm
