CS-20NG

Pourquoi Nano-grille de Calibration XYZ?

Afin de profiter au maximum de leurs capacités de mesure les systèmes AFM doivent être correctement calibrés. Par conséquent, plus que la précision de votre standard de calibration est élevée, plus les résultats de mesure AFM sont meilleurs. Ainsi, le standard de calibration Nano-grille  permet la calibration la plus précise pour les systèmes AFM.

La Solution:

Le CS-20NG est un standard de calibration XYZ à Nano-grille d’avant-garde qui permet la calibration au niveau du nanomètre. Il bénéficie d’une structure de matrices en dioxyde de silicium sur un substrat de silicium 5x5mm. Le procédé de fabrication garantit une excellente uniformité des structures sur le substrat. Ceci permet une calibration facile et fiable en X, Y et Z de votre système AFM.

La zone de calibration est située  au  centre du substrat. Elle est facile à repérer avec le système optique de votre AFM.

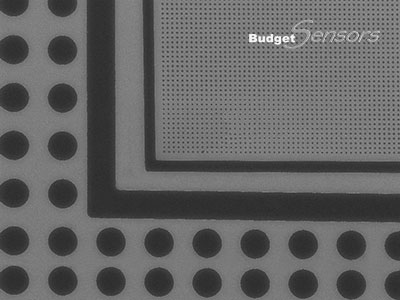

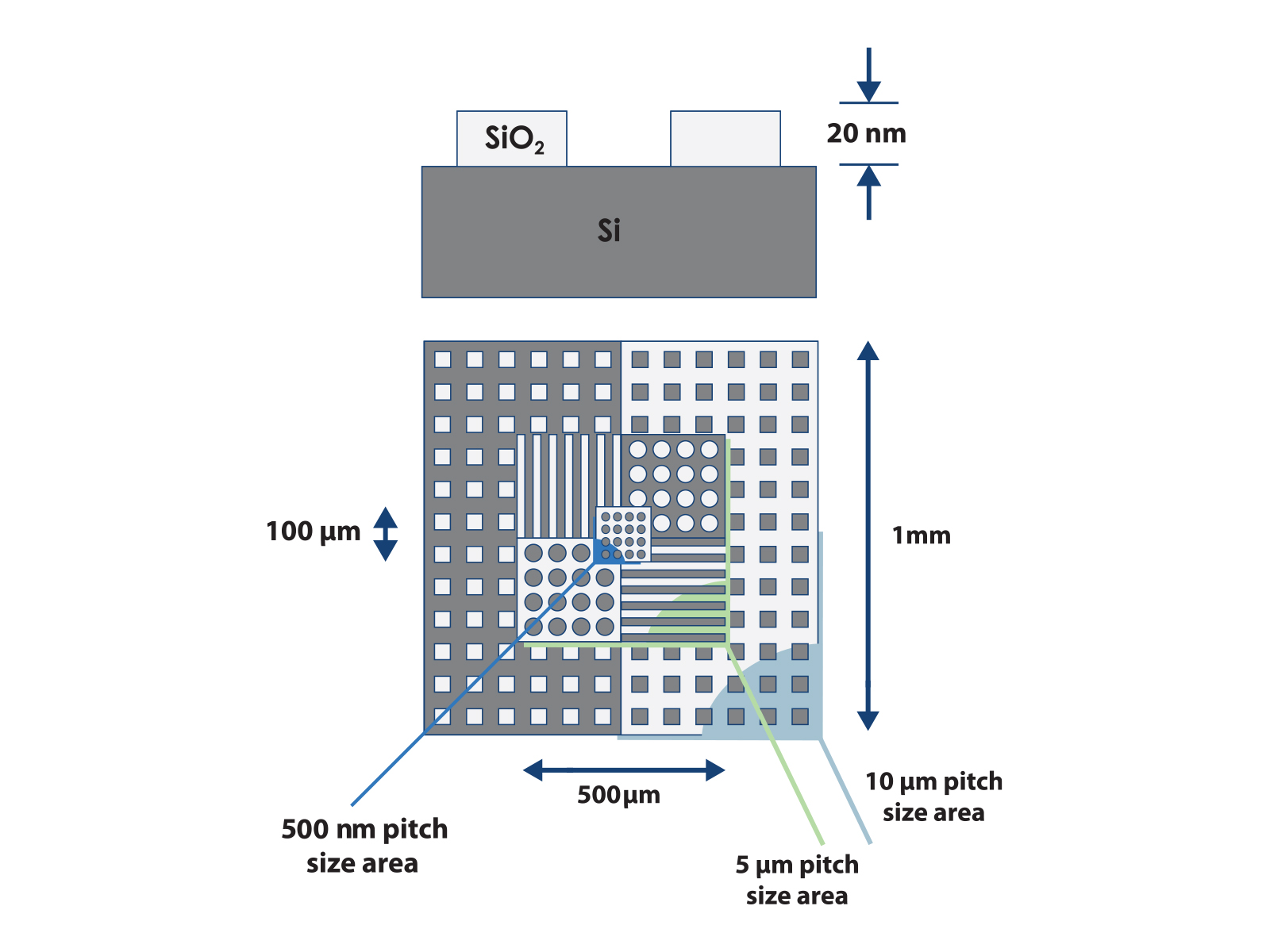

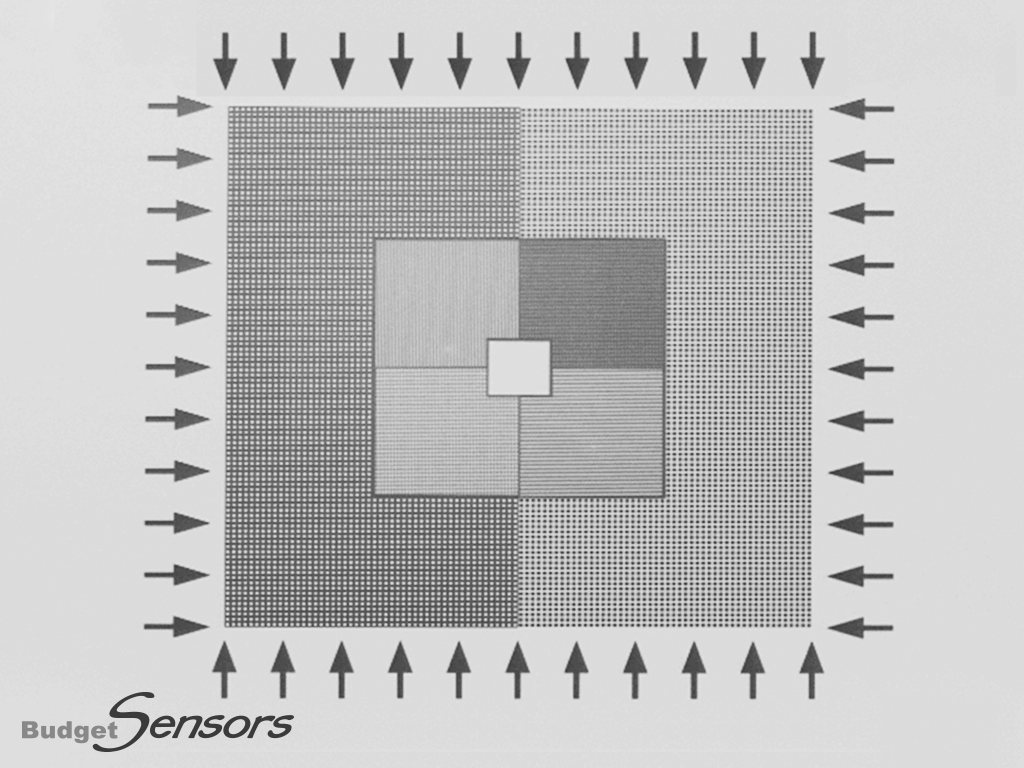

Le pas en hauteur de la structure est de l’ordre de 20nm. La valeur exacte pour chaque standard est indiquée sur l’étiquette de la boîte. Sur le substrat sont intégrées des matrices de structure de différentes formes et pas. Le grand carré (1x1mm) contient des piliers et orifices carrés avec un pas de 10μm. Le carré moyen (500x500μm) contient des piliers et orifices circulaires,  ainsi que des lignes en X et Y avec un pas de 5μm. Le petit carré est constitué d’orifices circulaires avec un pas de 500μm.

Le CS-20NG est parfait pour la calibration latérale et verticale de module de balayage AFM. En plus de cela, la symétrie de la structure permet de calibrer votre système AFM sans avoir besoin de tourner et de réaligner le standard entre la calibration en axe X et Y.

Le standard CS-20NG est monté à l'aide d'une résine époxy de haute qualité électro conductrice sur un disque métallique de 12mm et il est prêt à être utilisé en l'état.

Données techniques en bref:

Taille du standard: 5x5mm

Pas en hauteur:~20nm (la valeur exacte est indiquée sur l’étiquette de chaque boite).

Géométrie de la structure:

• des orifices et piliers carrés avec un pas de 10μm arrangés sur un carré de 1x1mm.
• des orifices et piliers  circulaires, ainsi que des lignes en X et Y avec un pas de 5μm arrangés sur un carré de 500x500μm.
• des orifices circulaires avec un pas de 500nm arrangés sur un carré de 100x100μm.
